外行人？

當我們開始家裝并進行隱蔽工程的施工時，總會覺得即使學習了這么多的家裝管道知識，依然有一種“外行人”看熱鬧的感覺，別說是自己上手操作了，即使是旁觀家裝師傅工作的時候也會被搞的一頭霧水，無法掌握到水管家裝的實際情況。相信大家都聽說過這樣的案例：相同品牌的水管，有的地方安裝后經常漏水？同樣口徑的水管，有的管道出水量??？這其中的原因很有可能就出在管道安裝上！所以今天亞通家裝課堂帶來的是家裝管道過程中的關鍵步驟——PPR管道的熔接，通過手繪圖示來展示PPR家裝管道的熔接過程。

磨刀不誤砍柴工

在開始進行管道熔接之前，我們先要學習一下相關理論知識。大家都知道，PPR家裝管道具有良好的焊接性能，管材、管件可采用熱熔和電熔連接，安裝方便，接頭牢固，其連接部位的強度大于管材本身的強度。這種特性讓我們使用PPR管道熔接十分方便快捷，但方便快捷并不等于簡單，在熔接過程中還是有一些問題值得我們注意。

1.加熱溫度和時間

焊接溫度應當控制在260-270℃，當溫度過低時，PPR管熱熔不到位，管子和管件不能很好的熔接。當溫度過高時，PPR管融化過度，這樣在管子的接頭處很容易造成堵塞或是管孔過小影響流量。且PPR會變得稀軟而殘留在模頭上，在長期的高溫下會發生碳化，影響模頭的使用壽命。

2.焊接深度

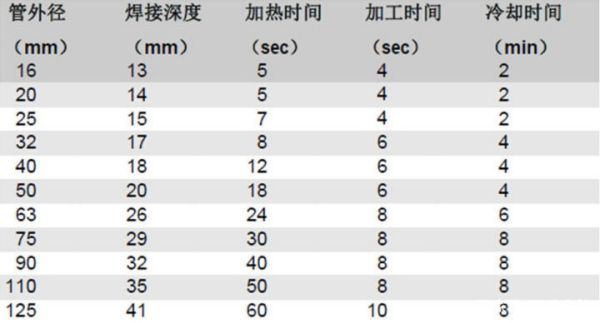

焊接深度跟PPR管的外徑有關，外徑為20mm的管子，最小焊接深度為14mm，外徑為25mm的管子，最小焊接深度為15mm。當焊接深度過淺時，熔接面積不夠，水管粘結得不夠牢靠。當焊接深度過深時，超過的部分在管件內部受到擠壓，減小了擠壓部位水管的內徑，從而導致水管的水流量減小，甚至會導致焊堵。另外，要注意在插入管材和管件時，不要試圖轉動它們。

3.模頭是否磨損

焊機的模頭上有一層含有特氟龍的涂料，特氟龍是一種難黏材料，市面上大部分的膠水對它是沒有粘結效果的，它能有效地防止PPR在焊接時殘留在模頭上。模頭質量有好有壞，但是必須保持模頭的清潔。值得注意的時，特氟龍用久了之后就會磨損，磨損之后模頭的防黏特性就會一定程度的受到影響，這時候就需要更換模頭，否則在焊接PPR管時將會導致脫焊的危險。

4.PPR原料好壞

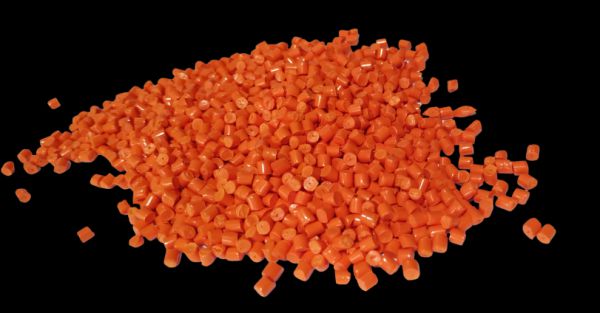

水管原料的好壞將會影響水管的易焊接性，相信有經驗的水管工人都心中有數。260-270℃是PPR的熔接溫度，也就是說PPR這種材料在這個溫度下融化的比較充分，易于焊接。這里科普一下兩個概念，熔程和熔指。對于高分子材料，使其融化的溫度是一個范圍，即為熔程（初熔—終熔），而融化后的流動性能可以用熔指來表示。這兩個參數是如何影響焊接的呢？可以簡單的理解為初熔點偏低，材料融化就會偏快，而熔指越高，材料融化后就越稀，這兩個特性直接影響PPR管焊接的操作時間。

5.水管端口是否開裂

由于PPR具有低溫脆性，尤其是在冬天的時候，施工現場往往環境又比較復雜，如果沒有注意保護，PPR管難免會出現損壞。水管工人在焊接水管前就有必要檢查一下管子是否已經出現破損，避免使用端口開裂的水管與管件焊接，導致漏水。此外還要注意管材被焊接部位的清潔，以免導致焊接不牢。

綜上所述，水管焊接需要注意：

· 選擇更加易于焊接的好水管；

· 選擇控溫準確的焊接設備，確保溫度控制在     260-270℃；

· 確保焊接模頭清潔，需定期清理和更換；

· 掌握好焊接深度，避免承插過淺或過深；

· 掌握好焊接時間，避免時間過長和過短；

· 焊接前一定要注意檢查水管是否已經有損       壞，清潔待焊接部位；

PPR管道熔接

了解完以上的RPP熔接知識與注意事項，我們就可以開始進行管道的熔接了。接下來小編會將整個管道熔接的過程分步進行詳細講解，手把手的教你如何進行管道熔接操作。

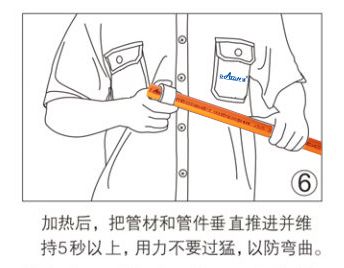

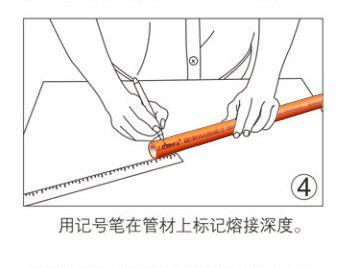

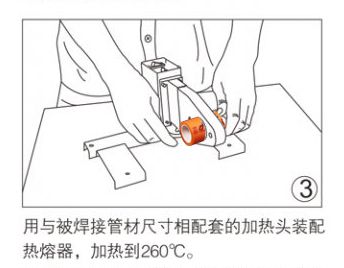

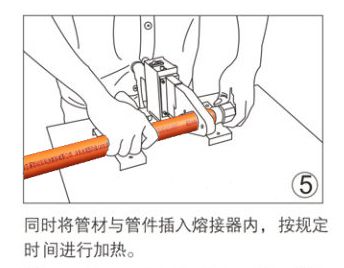

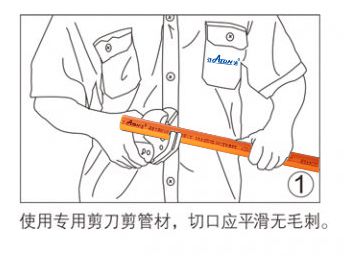

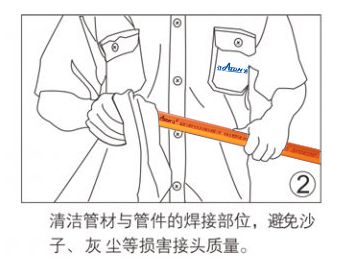

以上就是一次管道熱熔連接的完整步驟，是不是感覺到并不復雜。不過，雖然操作簡便，但這其中還有一些可以讓管道熔接更加順利的細節需要你知道。

1：切割管材必須使端面垂直于管軸線，將管子剪入一定深度旋轉后再剪下。

2：管材與管件的連接面必須清潔、干燥、無油。

3：熔接管件應在管材、管件的直線方向上繪出輔助標志，以保持方向的正確性。

4：熱熔時，應無旋轉地把管材管件插入模頭內，插到所標志的深度。

下課

這次課堂上所講的有關管道熔接的知識，相信大家從今以后不管是在施工中，還是自家裝修監督時，都可以運用到實際中去。作為秉承著“絲絲入扣，滴水不漏”產品理念的亞通管道，也希望能夠從各個方面的努力，一一帶大家了解水管家裝過程中的各種細節，更好的享受家裝帶來的生活樂趣。
